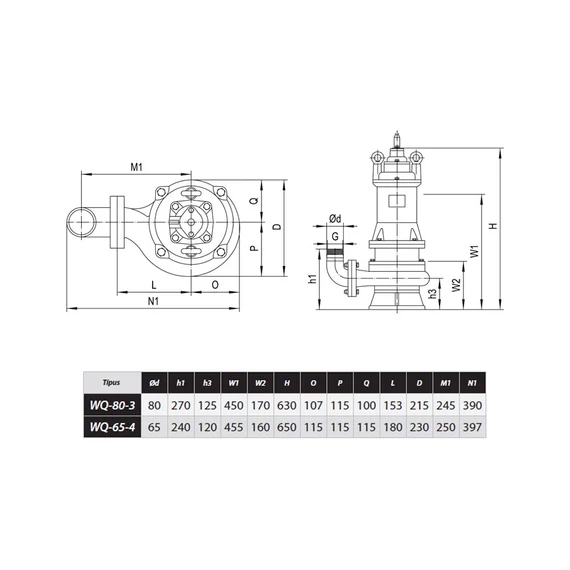

IBO WQ merülő szennyvíz szivattyú sorozat - Méretek
IBO WQ 80-3 | 20m 1360l 400V 3,0kW IBO Merülő szivattyú [szennyvíz, szennyezett víz szivattyúzására]
IBO WQ 80-3 | 20m 1360l 400V 3,0kW IBO Merülő szivattyú [szennyvíz, szennyezett víz szivattyúzására]
IBO WQ 80-3 | 20m 1360l 400V 3,0kW IBO Merülő szivattyú [szennyvíz, szennyezett víz szivattyúzására]
IBO WQ 80-3 | 20m 1360l 400V 3,0kW IBO Merülő szivattyú [szennyvíz, szennyezett víz szivattyúzására]
IBO WQ 80-3 | 20m 1360l 400V 3,0kW IBO Merülő szivattyú [szennyvíz, szennyezett víz szivattyúzására]
  • Víz minőség (lebegő szennyeződés max. mérete mm - ben) 30 mm
  • Garancia 24 hónap
  • Cikkszám: 020474082
  • Elérhetőség:
    Előrendelhető
  • Gyártó: IBO

  • IBO WQ darálós merülő szivattyúk enyhén szennyezett szennyvízhez, előtisztított szennyvízhez, szennyezett vízhez és csapadékvízhez. A hidraulikai részt kétcsatornás, zárt járókerék alkotja, amelyet nagy vízszállításra terveztek, a csatornákon való átömlési keresztmetszet rovására. A szivattyúk olajkamrával vannak ellátva, amely mechanikus tömítés meghibásodása esetén megvédi a motort a víz közvetlen bejutásától. A szivattyúház aljára öntöttvas talpak vannak rögzítve, amelyek megfelelő távolságban tartják a szivattyút a talajtól, megelőzve ezzel a szívónyílás eltömődését. Az oldalsó nyomócsonkkal rendelkező szivattyúkhoz karimás könyökidomok tartoznak, amelyek lehetővé teszik rugalmas tömlők csatlakoztatását bilinccsel vagy menetes csatlakozással. A szivattyúk fő szerkezeti elemei – mint például a felső fedél, a motorház, az olajkamra, a szivattyúház, a talp és a járókerék – öntöttvasból készülnek. A szivattyútengelyek, fogantyúk és csavarkötések rozsdamentes acélból készülnek. A szivattyúk prémium minőségű anyagokból készülnek, 10m - es tápkábellel, beépített hővédelemmel, 24 hónapos gyári garanciával rendelkeznek.

    Jellemzők

    • Kiváló minőségű anyaghasználat.
    • Járókerék típusa: kétcsatornás, zárt.
    • Garanciális és garancián túli szervizháttér.
    • 24 hónap garancia.

    Bővebben lásd: termék adatlap 'Leírás' fül.
    Még bővebben lásd: Felhasználói kézikönyv ITT.
    Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT  smiley

149.606 Ft + ÁFA ( 190.000 Ft )
Úszókapcsoló
NEM
Menny.: db
Értesítés

Leírás és Paraméterek

IBO WQ vágószerkezetes merülő szivattyú sorozat - Műszaki adatok (a termék adatlap a cikkszámra kattintva nyílik!)

Megnevezés Cikkszám Szállítás
l/perc		 Emelés
(m)		 Motor
(kW)		 Tápfesz
(V)		 Áramfelv.
(A)		 Csőcsatl.
(")		 Méret (mm)
(szél/hossz/
mag.)		 Tömeg
(kg)		 Szabad áteresztő
képesség
(mm)		 Vezérlés
módja / egyéb
IBO WQ 65-1.5 400V 020474081 630 20 1.50 400 3.2 2 1/2" 180/245/487 24 25 -
IBO WQ 65-4.0 400V 020474083 1000 33 4.00 400 6 DN80 PN6 295/295/650 57 30 -
IBO WQ 80-3.0 400V 020474082 1630 20 3.00 400 8.5 DN80 PN6 265/265/640 52.8 30 -
  • Maximális szállított közeg hőmérséklete: 40 °C.
  • Tápfeszültség: 400 V.
  • Szigetelési osztály: B.
  • Üzemmód: folyamatos.
  • Védettségi fokozat: IP68.
  • Tápkábel hossza: 10 m.
  • Motor fordulatszáma: 2850 ford/perc.
  • A szállított közeg pH-tartománya: 6–10.

IBO WQ vágószerkezetes merülő szivattyú sorozat - Szállítási adatok (a termék adatlap a cikkszámra kattintva nyílik!)

Megnevezés Cikkszám Szállítás
l/perc		 0 100 200 300 400 500 600
IBO WQ 65-1.5 400V 020474081 Emelési
magasság (m) 		20 17.7 15.3 12.8 9.9 6.6 2.1

Megnevezés Cikkszám Szállítás
l/perc		 0 200 400 600 800 1000 1200 1400 1600
IBO WQ 65-4.0 400V 020474083 Emelési
magasság (m) 		33 29.5 25.7 20.4 12.15
IBO WQ 80-3.0 400V 020474082 20 16.6 14.7 13.2 11.7 10.1 8.05 5.3 1.05

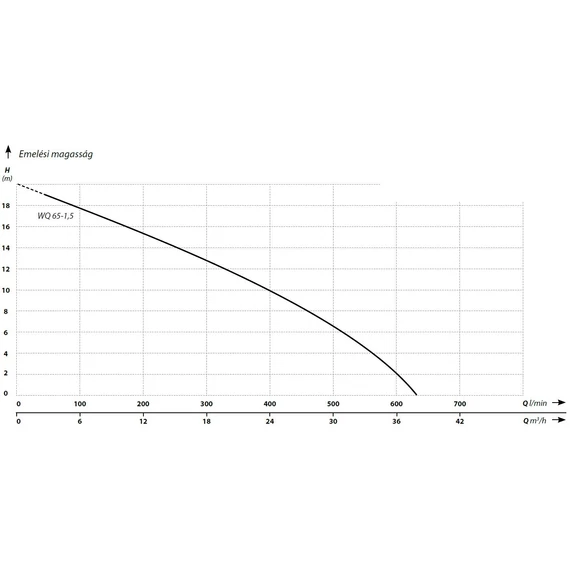

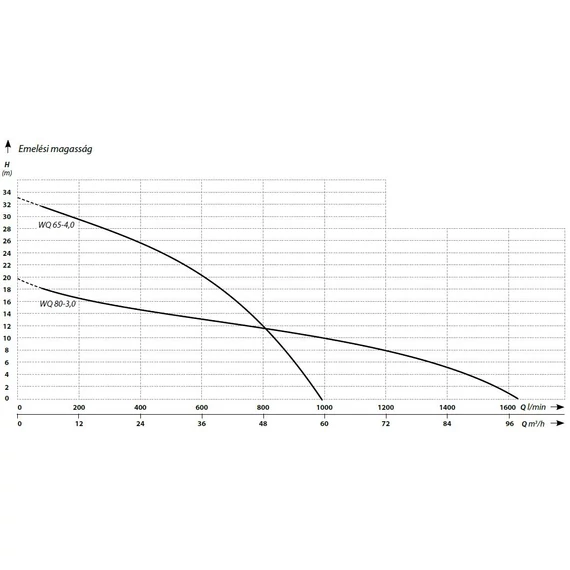

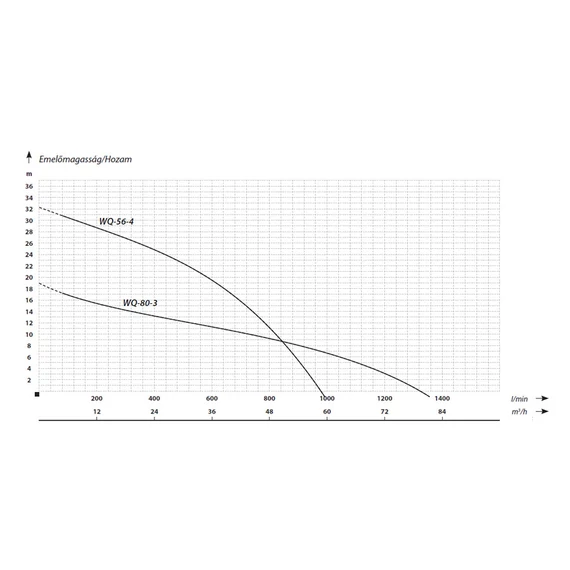

IBO WQ vágószerkezetes merülő szivattyú sorozat - Jelleggörbék

IBO WQ vágószerkezetes merülő szivattyú sorozat - Anyaghasználat

  • Motorburkolat: öntöttvas.
  • Szivattyúház: szürkeöntvény.
  • Tengely: rozsdamentes acél AISI 304.
  • Járókerék: szürkeöntvény.
  • Mechanikus tömítés: SiC / grafit.

Gyakran Ismételt Kérdések (GYIK)

Milyen felhasználásra alkalmas az IBO WQ szivattyú?

Az IBO WQ szivattyúk szennyezett víz, enyhén szennyezett szennyvíz és csapadékvíz átemelésére alkalmasak. Nem darálós kivitelűek, ezért szálas, textil jellegű szennyeződéseket csak korlátozottan képesek kezelni.

Vágószerkezetes (darálós) a szivattyú?

Nem. Az IBO WQ sorozat nem vágószerkezetes, hanem zárt, kétcsatornás járókerékkel rendelkezik, amely nagy vízszállítást tesz lehetővé, viszont a szabad átömlési keresztmetszet korlátozottabb, mint vortex vagy darálós szivattyúk esetén.

Mit jelent a kétcsatornás zárt járókerék?

A kétcsatornás zárt járókerék:

  • nagy térfogatáramot biztosít,
  • jó hidraulikai hatásfokkal dolgozik,
  • elsősorban nagy vízhozam – kisebb szilárdanyag-tartalom esetén ideális.

Mekkora a szivattyú szabad áteresztő képessége?

A szabad áteresztő képesség típusonként eltér, jellemzően 25–30 mm tartományba esik. A pontos értékeket a termék adatlapján, a műszaki táblázatban tüntettük fel.

Használható a szivattyú folyamatos üzemben?

Igen. A szivattyúk folyamatos üzemre (S1) alkalmasak, megfelelő hűtés és előírásszerű telepítés mellett.

Milyen elektromos hálózat szükséges a működtetéshez?

Az IBO WQ szivattyúk 400 V-os, háromfázisú hálózatról üzemelnek.
A megfelelő motorvédelemről (motorvédő kapcsoló, túláramvédelem) a telepítés során gondoskodni kell.

Milyen védelemmel rendelkezik a szivattyú?

A szivattyúk:

  • IP68 védettségűek,
  • olajkamrával rendelkeznek, amely mechanikus tömítés meghibásodása esetén védi a motort a víz bejutásától.

Tartozik a szivattyúhoz csatlakozó idom?

Az oldalsó nyomócsonkkal rendelkező kivitelekhez a gyártó karimás könyökidomot biztosít, amely lehetővé teszi rugalmas tömlő vagy cső csatlakoztatását.

Mekkora a maximális szállított közeg hőmérséklete?

A szivattyúk által szállítható folyadék maximális hőmérséklete 40 °C.

Milyen hosszú a tápkábel?

A szivattyúk 10 méter hosszú, H07RN-F típusú tápkábellel vannak szerelve.

Mennyi garancia vonatkozik a termékre?

A termékre 24 hónap gyártói garancia vonatkozik, rendeltetésszerű használat és szakszerű telepítés esetén.

Ha kérdésed van a saját rendszereddel kapcsolatosan, akkor ne habozz azt megosztani velünk - szívesen segítünk! Elérhetőségeinket megtalálod ITT  smiley

Emelőmagasság Max. 20 m
Szállítási teljesítmény Max. 1360 liter/perc
Áramfelvétel 6.5 A
Motor teljesítmény 3000 Watt
Tápfeszültség 400 V
Szigetelési osztály B
Védettség IP68
Méretek H/SZ/M 39/63 cm
Csőcsatlakozás 3"
Tömeg 55 kg
Környezeti maximális hőmérséklet 40 °C
Folyadék maximális hőmérséklete 40 °C
Motor fordulatszám 2850 RPM
Üzemmód Folyamatos
