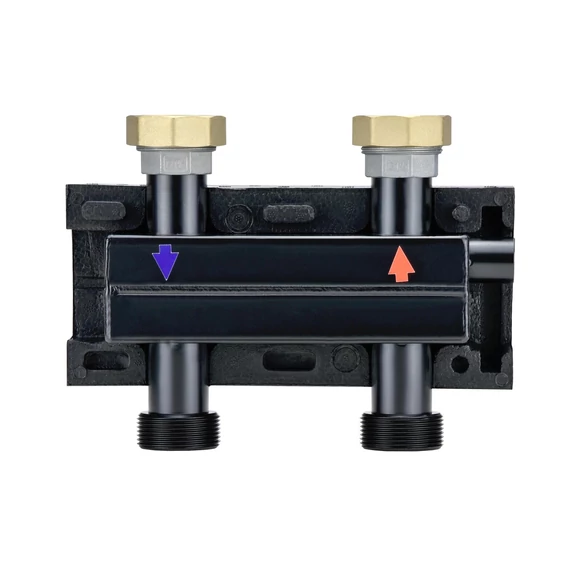

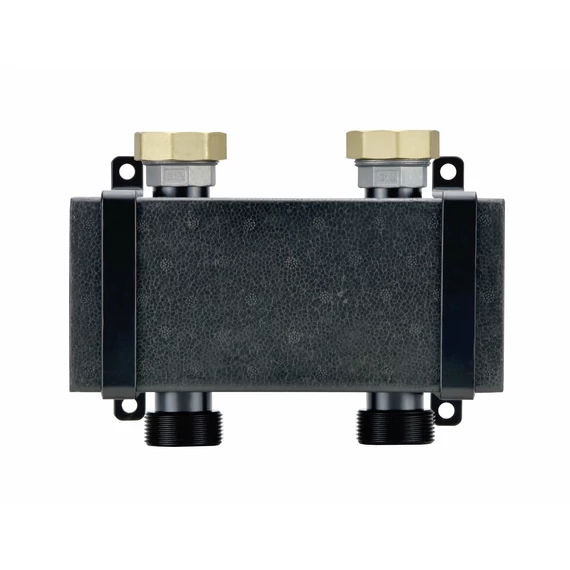

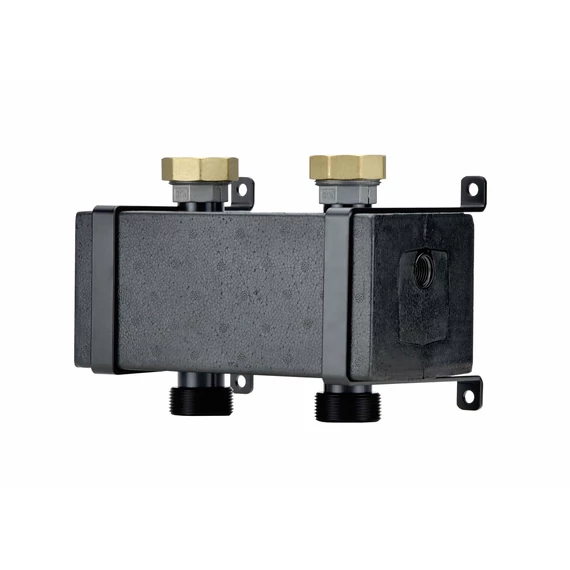

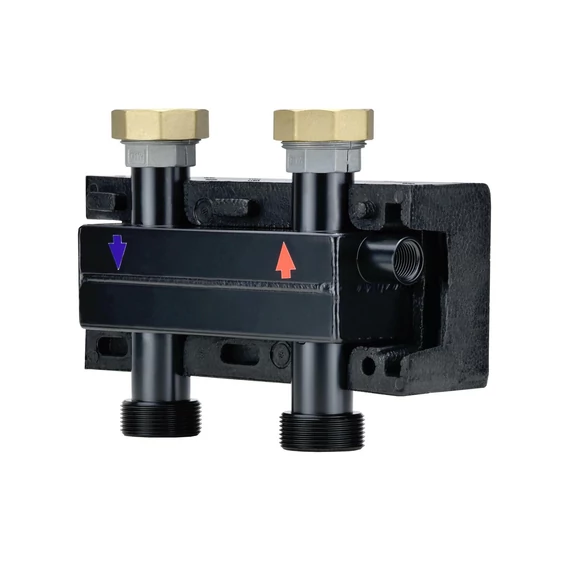

IBO SP-S GP PRO MINI hidraulikus váltó

Alkalmazási terület

• Több fűtőkörrel (radiátorok, padlófűtés, vegyes körök) rendelkező központi fűtési rendszerek, ahol a hőforrás körének hidraulikus leválasztása a köröktől elosztóval és szivattyúcsoportokkal szükséges.
• Kondenzációs kazánokkal vagy hőszivattyúkkal felszerelt kazánházak, ahol fontos a stabil hőmérséklet-különbség az előremenő és a visszatérő ág között, valamint a hőforrás oldalán a túl alacsony áramlás elleni védelem.
• Meglévő berendezések korszerűsítése, amelyeknél további áramkörök hozzáadása után problémák merülnek fel az egyenletes fűtéssel és a keringető szivattyúk működésével.
• Olyan rendszerek, amelyeknél csökkenteni kell az áramlási zajt, a kavitációs jelenségeket és a túlzott nyomásingadozást a szivattyúcsoportok elosztóiban.
• Kompakt kazánházak, ahol a korlátozott hely miatt egy mini vízszintes tengelykapcsolót használnak, amely közvetlenül az elosztóhoz csatlakozik.
• Az elosztókhoz és szivattyúcsoportokhoz való mini vízszintes hidraulikus leválasztó javítja a berendezés stabilitását, és biztosítja az áramlások megfelelő elosztását a hőforrás és a fűtőkörök között.

Jellemzők, leírás és műszaki adatok

A mini vízszintes hidraulikus gyűjtőcső elválasztja az elsődleges kört (hőforrás – kazán vagy hőszivattyú) a másodlagos körtől (szivattyúcsoportokkal ellátott osztó), lehetővé téve a két oldali áramlások egymástól független beállítását. A gyakorlatban ez azt jelenti, hogy a kazánszivattyú az optimális tartományán belül működik, míg a szivattyúcsoportokban lévő szivattyúk növelhetik vagy csökkenthetik az áramlást az egyes körökben a hőforrás megzavarása nélkül. A csatlakozó kompakt, vízszintes kialakítása lehetővé teszi a közvetlen elosztócső mellé történő beszerelést, ami különösen előnyös a korlátozott beépítési hellyel rendelkező kis kazánházakban. A csatlakozótest jellemzően acélból vagy sárgarézből készül, a csatlakozónyílások átmérője illeszkedik a hőforráshoz és az elosztócső nyílásaihoz, ami egyszerű, esztétikus csőrendszert tesz lehetővé. A mini vízszintes csatlakozó belsejében egy keverőzóna jön létre, amely kiegyenlíti a primer és szekunder körök közötti nyomáskülönbséget, és lehetővé teszi a betáplált és visszatérő víz részleges keveredését. Ez csökkenti a kazánon vagy a hőszivattyú hőcserélőjén keresztüli elégtelen áramlás kockázatát, és mérsékli a fűtőkörökben a hirtelen áramlásváltozásokból adódó hőterheléseket. A tipikus mini hidraulikus csatlakozókat szabványos központi fűtési rendszerparamétereken belüli működésre tervezték, például 90–110 °C maximális hőmérsékleten és körülbelül 6 bar maximális üzemi nyomáson. A pontos értékekért mindig tekintse meg az adott modell dokumentációját. Az áramlási és csatlakozóátmérők megfelelő kiválasztása minimális nyomásveszteséget és megfelelő működést biztosít az elosztókkal és szivattyúcsoportokkal. A mini vízszintes elosztót leggyakrabban falra vagy speciális konzolokra szerelik, megtartva a csatlakozók helyes tájolását és a gyártó által megadott áramlási irányt. A csatlakozások elvégzése után ajánlott a rendszert alaposan légteleníteni és ellenőrizni a szivárgásokat, üzem közben pedig a kazánház standard ellenőrzéseinek részeként rendszeresen ellenőrizni a rendszert. Egy adott modell kiválasztása és telepítése előtt mindig tekintse át a gyártó műszaki adatait, és ellenőrizze a csatlakozóátmérők és paraméterek kompatibilitását az elosztóval, a szivattyúcsoportokkal és a hőforrással. A Dambat, mint tapasztalt szivattyú- és hidraulikus berendezésgyártó, olyan rendszermegoldásokat kínál, amelyek megkönnyítik a komplett, megbízható kazánházak építését.

GYIK

Mire használják a mini vízszintes hidraulikus tengelykapcsolót?

A mini vízszintes hidraulikus szeparátor a hőforráskör és a fűtőkörök hidraulikus leválasztására szolgál egy elosztó segítségével, stabilizálva az áramlást és a nyomást, valamint javítva a kazán, a hőszivattyú és a szivattyúcsoportok működését.

Hogyan válasszunk mini vízszintes tengelykapcsolót az elosztó- és szivattyúcsoportokhoz?

A csatlakozó kiválasztása magában foglalja a telepítési teljesítmény, a szükséges áramlások és a csatlakozási átmérők összehangolását az elosztó, a szivattyúcsoportok és a hőforrás paramétereivel; a gyártó kiválasztási táblázatait kell használni.

Hová kell beszerelni a mini vízszintes tengelykapcsolót a telepítésben?

A mini vízszintes csatlakozót a hőforrás és az elosztó közé szerelik, leggyakrabban vízszintesen, az elosztó közelében, hogy egyszerűsítsék a csővezeték-vezetést és biztosítsák a helyes áramlási irányt.

Milyen előnyei vannak a mini vízszintes tengelykapcsoló használatának?

A tengelykapcsoló csökkenti az egyenetlen áramlással, zajjal és kavitációval kapcsolatos problémákat, stabilizálja a szivattyúk és hőforrások működését, és segít kiegyensúlyozni a több fűtőkörös berendezéseket.

Milyen paraméterekre kell figyelni kuplung kiválasztásakor?

A kulcsfontosságú tényezők a maximális teljesítmény, a megengedett üzemi hőmérséklet és nyomás, a névleges áramlás, valamint a csatlakozók átmérője és távolsága, hogy a tengelykapcsoló kompatibilis legyen az elosztóval és a szivattyúcsoportokkal.
