IBO 4" SVM 2-25 67l 101m 230V 0.75 kW 30m kábellel | D98mm Csőkút szivattyú

Jellemzők, leírás és műszaki adatok

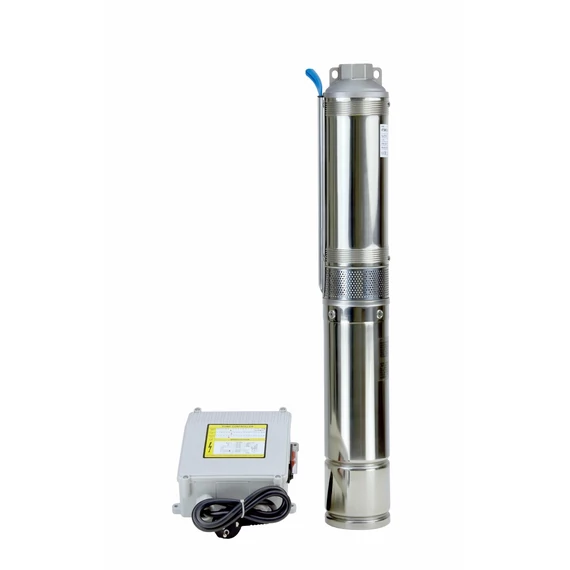

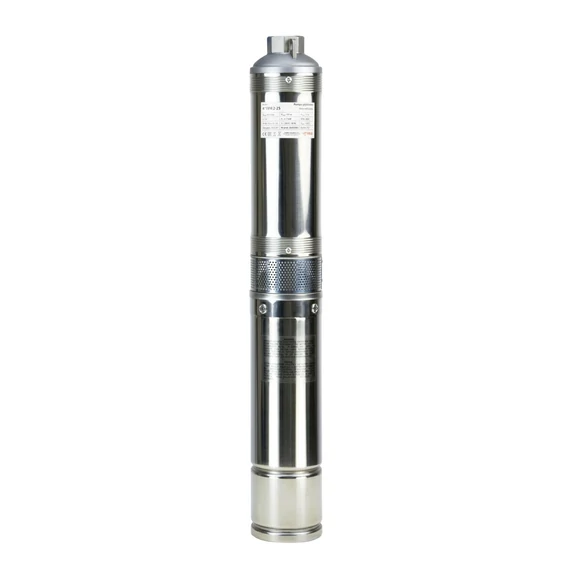

A 4" SVM egy 104 mm átmérőjű, többfokozatú mélykúti szivattyú, amely minimum 115 mm belső átmérőjű kutakba telepíthető. Olajhűtéses motorral rendelkezik, a motor tekercselésébe épített hővédelemmel, indítódobozzal, beépített túláramvédelemmel és kondenzátorral, valamint 30 m hosszú tápkábellel, amely nagyobb telepítési mélységet is lehetővé tesz. A 4" SVM szivattyú hidraulikus kialakítása fokozott homoktűrésre lett optimalizálva. A szívó- és nyomóoldali ház fémből készül, a burkolat, a tengely és a rotor AISI 304 rozsdamentes acélból, a járókerekek és diffúzorok PPO polimerből, míg a mechanikus tömítés SiC / SiC / NBR kivitelű. Ez jelentősen csökkenti a kopást szennyezett víz esetén. A 4" SVM mélykúti szivattyú folyamatos üzemmódban működik, egyfázisú 230 V-os tápellátással, B szigetelési osztállyal, IP68 védettséggel, legfeljebb 35 °C közeg-hőmérséklettel, 100 m maximális merülési mélységgel és 2850 ford/perc motorfordulatszámmal. A megengedett indításszám legfeljebb 20 indítás óránként, ami stabil működést biztosít nagy igénybevételű rendszerekben is. A sorozatban elérhetők a 4" SVM 2-18, 2-25 és 2-35 modellek, amelyek 67 l/perc vízszállítást biztosítanak 71, 101 és 140 m emelőmagasság mellett, 0,55; 0,75 és 1,1 kW motor-teljesítménnyel, 5,4–9,1 A áramfelvétellel, 104/655–104/855 mm méretekkel és 10–14,5 kg tömeggel. Ezek a változatok magas emelőmagasságot igénylő, mérsékelt vízigényű rendszerekhez ideálisak. A 4" SVM 5-22, 5-30 és 5-40 modellek 133 l/perc vízszállítást nyújtanak 88, 118 és 167 m emelőmagasság mellett, 1,1; 1,5 és 2,2 kW teljesítménnyel, 9,1–16,4 A áramfelvétellel, 104/794–104/1130 mm méretekkel és 13,5–20,2 kg tömeggel. Ezek a típusok nagyobb vízigényű mezőgazdasági és öntözőrendszerekhez készültek. Minden modell 1 1/4" nyomócsonkkal van felszerelve. A 4" SVM szivattyú kizárólag függőleges helyzetben üzemeltethető. A helyes telepítéshez a szivattyút kötélre vagy tartócsőre kell függeszteni, megfelelő átmérőjű nyomóvezetéket kell alkalmazni, valamint gondoskodni kell a szárazonfutás és a túl gyakori indítás elleni védelemről, az ajánlott indításszám és elektromos paraméterek betartásával. A garanciális és garancián túli szerviz diagnosztikai és javítási támogatást biztosít. A 24 hónapos garancia rendeltetésszerű használat esetén érvényes, a megadott üzemeltetési paraméterek és a szállított víz minőségi követelményeinek betartásával, a megengedett elektromos és hidraulikus terhelések túllépése nélkül.

Műszaki jellemzők és anyaghasználat:

• Többlépcsős kivitel, 104 mm átmérővel.
• Legalább 115 mm belső átmérőjű kutakhoz alkalmasak.
• Fokozottan ellenállnak a homokszennyeződésnek.
• Külső vezérlő dobozzal (tartozék, nem szükséges külön megvásárolni).
• A motor tekercselésébe épített hővédelem.
• 30m - es gyári kábellel.
• 24 hónap gyári garancia.

Műszaki adatok:

• Max. folyadékhőmérséklet: 35 °C
• Tápfeszültség: 230V.
• Szigetelési osztály: B
• Működési mód: folyamatos
• Védettség: IP68
• Tápkábel hossza: 30 m
• Üzemi helyzet: függőleges
• Max. indítások száma óránként: 20
• Max. merülési mélység: 100 m
• Motorfordulatszám: 2850 ford./perc

Anyaghasználat:

• Szívó/nyomócsonk: AISI 304 rozsdamentes acél.
• Burkolat: AISI 304 rozsdamentes acél.
• Tengely és rotor: AISI 304 rozsdamentes acél.
• Járókerék: PPO polimer.
• Diffúzor: PPO polimer.
• Mechanikus tömítés: SiC / SiC / NBR.
• Motor: olajhűtéses.

IBO SVM sorozat - Műszaki adatok (a termék adatlap a cikkszámra kattintva nyílik meg)

IBO SVM sorozat - Szállítási adatok

GYIK

Milyen garancia vonatkozik a 4" SVM szivattyúra, és mi szükséges a bejelentéshez?
A 4" SVM mélykúti szivattyúra 24 hónap garancia érvényes. Garanciális igény esetén szükséges a vásárlást igazoló bizonylat, valamint a típus- és sorozatszám a típustábláról, a szakszerű telepítés és üzemeltetés feltételeinek betartása mellett. A bejelentés a szervizrendszeren keresztül történik.

Milyen felhasználásra alkalmas leginkább a 4" SVM mélykúti szivattyú?
A 4" SVM szivattyú lakóházak, mezőgazdasági gazdaságok vízellátására, valamint öntözési és víztelenítési rendszerekhez készült, minimum 115 mm átmérőjű kutakba, legfeljebb 100 m merülési mélységgel és függőleges beépítéssel.

Miben különböznek a 4" SVM sorozat egyes modelljei?
A 4" SVM 2-18, 2-25 és 2-35 modellek 67 l/perc állandó vízszállítást biztosítanak 71–140 m emelőmagasság mellett, 0,55–1,1 kW teljesítménnyel. A 5-22, 5-30 és 5-40 modellek 133 l/perc vízszállítást kínálnak 88–167 m emelőmagassággal és 1,1–2,2 kW teljesítménnyel, így a kívánt vízhozam–nyomás kombinációhoz választhatók.

Hogyan kell helyesen telepíteni a 4" SVM mélykúti szivattyút?
A szivattyút függőlegesen kell leengedni legalább 115 mm átmérőjű kútba, kötélre vagy tartócsőre függesztve, az 1 1/4" nyomócsonkhoz csatlakoztatott nyomóvezetékkel, a 30 m-es kábel figyelembevételével, megfelelő elektromos védelemmel, valamint a szárazonfutás és a túl gyakori indítás elkerülésével.

Melyek a 4" SVM szivattyú legfontosabb üzemi paraméterei?
Folyamatos üzem, 230 V tápfeszültség, B szigetelési osztály, IP68 védettség, max. 35 °C közeg-hőmérséklet, 100 m maximális merülési mélység, 2850 ford/perc fordulatszám, legfeljebb 20 indítás óránként.

Milyen anyagokból készül a 4" SVM szivattyú, és ez hogyan befolyásolja a tartósságot?
A szivattyú fém szívó- és nyomóházzal, AISI 304 rozsdamentes acél burkolattal, tengellyel és rotorral, PPO polimer járókerekekkel és diffúzorokkal, valamint SiC / SiC / NBR mechanikus tömítéssel készül, ami nagyfokú korrózió- és homokállóságot, valamint hosszú élettartamot biztosít szennyezettebb kutak esetén is.

Szükséges - e visszacsapó szelepet rakni a szivattyúra?
Igen, csőkút szivattyúk esetén a szivattyú védelme érdekében minden esetben erősen javasolt visszacsapó szelepet beépíteni közvetlenül a szivattyúra.
